用途

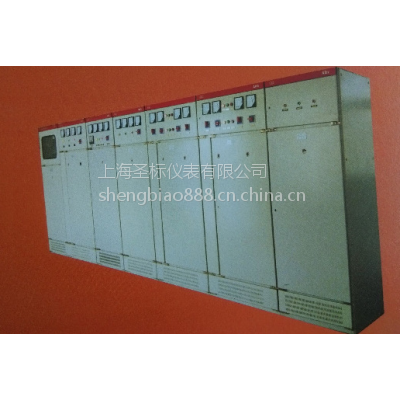

GGD 型交流低压配电柜适用发电厂、变电站、厂矿企业等电力用户作为交流 50HZ 额定工作电压 380V ，额定工作电流至 3150A 的配电系统中，做为动力、照明及配电设备的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管部门、广大电力用户及设计部门的要求、本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强，防护等级高等特点。可作为更新换代的产品使用。
GGD 型低压配电柜符合 IEC439 《低压开关成套设备和控制设备》， GB7251.1-2005 《低压成套开关设备》等标准。
使用条件：
（1）周围空气温度不高于＋ 40℃ ，不低于 -5℃ ， 24h 内的平均温度不得高于 +35℃ 。
（2）户内安全使用，使用地点的海拔高度不得超过 2000m 。
（3）周围空气相对湿度在温度为 +40℃ 时不超过 50 ％，在较低温度时允许有较大的相对湿度，（例如 +20℃ 时为 90 ％）应考虑到由于温度的变化可能会偶然产生凝露的影响。
（4）设备安装时与垂直的倾斜不超过 5 度。
（5）设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
（6）用户有特殊要求时可与制造厂协商解决。
| ■ | 产品型号及含义： |
| | GGD□□□
G：交流低压配电柜
G：电器元件固定安装、固定接线
D：电力用柜
□：设计序号 1、分断能力为15KA 2、分断能力为30KA、分断能力为50KA
□：主电路方案代号
□：辅助电路方案代号 |
| ■ | 电气性能： |
| | 1、基本电器参数 型号 | 额定电压V | 额定电流A | 额定短路开断电流KA | 额定短时耐受电流KA | 额定峰值耐受电流KA | GGD1 | 380 | A | 100 | 15 | 15 | 30 | B | 600（630） | C | 400 | GGD2 | 380 | A | 400 | 30 | 30 | 63 | B | 1500（1600） | C |
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 | B | 2500 | C | 2000 |
2、主电路方案
GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格）：
GGD1：49个方案，123个规格
GGD2：53个方案，107个规格
GGD3：27个方案，68个规格
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3150A，适合2000KV以下的配电变压器选用。
此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。 3、辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。 4、主母线
考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下的时采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。 5、电器元件选择
A、GGD柜主要采用国内已能批量生产的较***的电器元件，如MB、DZ20、DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等，不选用已淘汰的电器元件。
B、HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
C、如设计部门根据用户需要，选用性能更优良、技术更***的新型电器元件时，因GGD具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
D、为进一步提高主电路的动稳定能力，NLS设计了GGD柜专用的ZMJ型组合式母线夹河绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型， 绝缘强度高、自熄性能好和结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬 电距离不够的缺陷。 |
| ■ | 技术参数： |
| | 型号 | 额定 电压 （V） | 额定电流 （A） | 额定短路 开断电流 （KA） | 额定短路耐受电流（KA） | 额定峰值耐受电流（KA） | GGD1 | 380 | A | 1000 | 15 | 15 | 30 | B | 600（630） | C | 400 | GGD2 | 380 | A | 1500（1600） | 30 | 30 | 63 | B | 1000 | C |
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 | B | 2500 | C | 2000 |
|
| ■ | 产品特点： |
| | 1、GGD型交流低压配电柜地柜体采用通用柜地形式，构架用8MF冷弯型钢局焊接组装而 成，构架零件及专用配套零件由型钢***生产厂配套供货，以***柜体地精度和质量。通用柜的零部件按模块原理设计，并由20模的安装孔，通用系数高。可以使 工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到柜体运行时的散热问题。在柜体上下两端均有不同数量的散热槽
孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封地柜体自下而上从形成一个自然通风道，达到散热地目的。
3、照现代工业产品造型设计地要求，采用黄金分割比地方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。
4 、门用转轴式活动铰链与构架相连，安装。拆卸方便。门的折边处有一根山形橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门哦那个多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6、柜体面漆选用聚酯桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。
7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、柜体护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。 |
