| 加工定制：是 | 品牌：圣标 | 型号： ZZWPE |
| 材质：铜 | 连接形式：螺纹 | 公称通径：15/20/25/32/40/50/65/80/100/125/150/200mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电磁 | 零部件及配件：执行器 |
| 形态：蝶式 | 类型(通道位置)：直通式 | 标准：国标 |
产品详情:

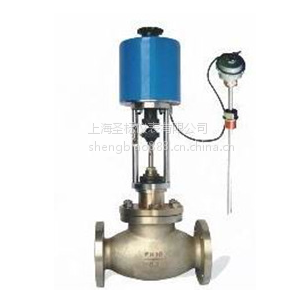

■ZZWPE电动温度调节阀用途与特点
电动温度调节阀(适用于较大口径及导热油控制)，该阀的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
■ZZWPE电动温度调节阀结构与原理
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制．从而达到控温目的。
备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
■ZZWPE电动温度调节阀主要参数与材料
1、主要参数表
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 公称压力PN(MPa) | 1.6 4.0 | ||||||||||||
| 流量能力(m3/h) | 5 | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | |||||
| 温度调节范围(℃) | 0～120 ： 100～250 | ||||||||||||
| 调节精度(℃) | ±1 ～ ±5 | ||||||||||||
| 使用介质 | 蒸汽、水、油、气体 | ||||||||||||
| 允许 泄漏量 | 硬密封 | 10-4×阀额定容量 | |||||||||||
| 软密封 | “0” | ||||||||||||
| 毛细管长度 | 3m、5m、10m | ||||||||||||
| 温包扦入深度 | 270、430、630 | ||||||||||||
| 螺纹接口 | 1/4″ 1″ | ||||||||||||
■ZZWPE电动温度调节阀安装、使用与维护
1、安装
(1)安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行，应设置旁通阀、阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：
(4)传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
2、调试：
(1)接上220V交流电源。使主阀打开，并将阀前截止阀缓慢打开。
(2)将温包线接入***接线柱。
(3)观察设定温度的变化值是否在允许范围内。如发现偏高或偏低，可将驱动器外壳取掉，拨动温度设定开关(微调即可)。反复调整。直到控制温度在允许范围之内。
(4)该阀应在环境温度-25～55℃的场所使用，注意防潮。
