| 加工定制：是 | 品牌：圣标 | 型号：HPC |
| 材质：铸钢 | 连接形式：法兰 | 公称通径：40/50/80/100/150/200mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：执行器 |
| 形态：蝶式 | 类型(通道位置)：直通式 | 标准：国标 |
| 密封形式：软密封型 |

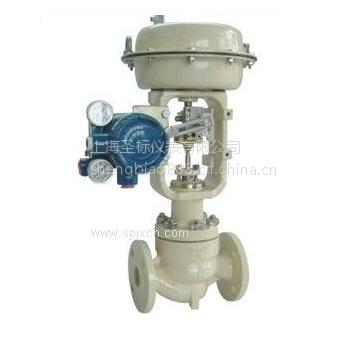

CV3000系列HPC高压笼式调节阀是一种压力平衡式的调节阀，阀体流体通道呈S流线型，压降损失小，流量大，可调范围广，调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
主要技术参数
阀体：
型 式：直通笼式铸造球形阀
公称通径：40～200mm
公称压力：ANSI 900、1500、2500
JIS 63K
连接型式：法兰式：RF、RJ
标准式：JIS ANSI B16.5；JIS B2201
焊接式：嵌接焊SW(40～80mm)
对接焊BW(80～200mm)
材料:ZG25、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo、
2.25Cr1.0Mo、5.0Cr0.5Mo、SCPH21、SCPH32、SCPH61
上阀盖：
常温型(P)：-5～+230℃
伸长I型(E1)：+230～+566℃
压盖型式：螺栓压紧式
填 料：石棉编织填料。
阀内组件
阀芯型式：金属阀座的压力平衡式结构
流量特性：等***比(%)线性(L)
材 料：1Cr18Ni9Ti、0Cr17Ni12Mo2、8Cr17和不锈钢、堆焊司太莱
执行机构：
型 式：HA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：0.04～0.20，0.08～0.24MPa
供气压力．0.28,0.30,0.35,0.40MPa
气源接头：Re 1/4
环境温度：-30～+70℃
备注：该阀也可配用VA5或VA6或VP执行机构
阀作用型式：
气一开式
气一关式
附 件：
定位器
手轮机构
气动阀位传送器
性 能
泄漏量：符合标准ANSI B16.104II***, ＜额定Cv的0.1％
回 差：1％(带定位器)
线 性：±1％(带定位器)
可调范围：50:1
