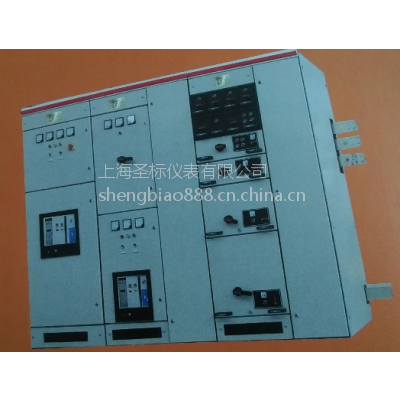

MNS低压抽出式开关柜

一、MNS 低压抽出式开关柜是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的，是目前国内较***的低压抽出式开关设备。该产品均由标准化、成系列的模块组成。 抽屉具有有靠的机械联锁装置，使用户在使用时更安全、更可靠。 本开关柜适用于交流50~6011z，额定绝缘电压和工作电压在660V及以下三相五限制的电力供电系统，可用于发电厂、变电所、工矿企业、宾馆写字楼、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电脑消耗设备的控制，并通过电容补偿对其母线进行无功补偿。
二、正常使用环境条件如下：
（1）周围空气湿度不高于+40℃，并且 24h内其平均湿度不高于+35℃，周围空气湿度不低于-5℃。
（2）大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%。
（3）没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
（4）开关柜适应于以下温度的运输和储存过程：-25℃～+55℃，在短时间内（不超过24h）不超过+70℃。
三、结构特点：
1、MNS型低压开关柜的基本柜架为组合式装配式结构，柜架的全部结构件都经过镀锌处理，通过自攻锁紧或8.8级螺钉紧固互相连接成基本柜架。
2、PC柜分成四个隔室：水平母线室，功能单元隔室，电缆隔室，控制回路隔室，抽出式MCC柜分成三个隔室：水平母线室，功能单元隔室，电缆隔室。 装置的各功能室相互隔离，各室的作用相对独立。
3、柜内安装的断路器均能在关门的状态下实现柜外手动操作，观察断路器的分合状态和根据操作机构与门的位置关系，判断断路器在试验位置还是在工作位置。
4、抽出式MCC有单面操作机构和双面操作两种机构。
5、抽出式MCC有五种标准尺寸的抽屉：分别为：8E/4,8E/2,8E,16E,24E6、五种标准尺寸的抽屉，一般有16个二次隔离触头引出，如果需要，除8E/4外，其他四种抽屉可增加到 32个。
7、通过机械联锁装置的操作程序，只有当主回路和辅助回路全部断开的状态喜爱才能移动抽屉，机械联锁装置使抽屉具有移动位置、分断位置和分离位置，并用相应的符号标志出来。
8、水平主母线采用安装于柜后独立的母线隔室中，它有两个可选择的安装位置，即柜高的1/3或2/3处，母线可按需要装于上部或下部。9、 电缆隔室的使电缆上下进出均十分方便。
五、 主要电器元件
a）主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
b）电源及馈线单元断路器主选AH系列。也可以选用其它性能更***或进口M系列，AE、F系列。 AH型断路器具有性能好、结构紧凑、重量较轻，系列性强的特点，价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
c） 抽屉单元 （电动机控制单元，部分馈电单元）断路器主选CM1、TG、TM30系列塑壳断路器，部分选用NZM-100A系列。这些开关均有性能好、结构紧凑，短飞弧划无飞弧，技术经济指标高的特点，能满足本装置的要求。
d）隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高，分析能力强并可以实现机械联锁。
e）熔断器主选NT系列。f） 交流接触器选用B系列、LC1-D系列。
六、 装置特点
a） 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
b）功能单元之间、隔离室之间分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
c）母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
d）MCC柜单柜的回路数最多到225回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。
e）装置与外部电缆的连接在日以继夜隔室中，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
f） 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
g）抽屉单元有足够数量的二次接插件（1单元以上为32 对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。。 供应MNS低压抽出式开关柜 低压开关柜抽出开关柜。

二、MNS低压抽出式开关柜产品参数

1、电气性能

2、防护等级
