| 加工定制：是 | 类型：柜式仪表盘 | 品牌：圣标 |
| 型号： GCK | 外形尺寸：定制mm | 工作电压：220V |
| 材质：钢 | 规格： GCK |

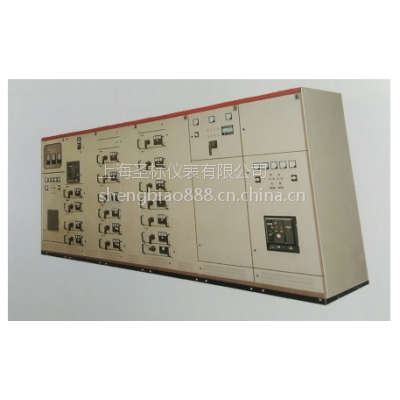

GCK低压抽出式开关柜是组装式的***型交流380V系统的配电和异步电动机的控制设备。如仪表、自控、电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。
1、适用范围：
GCK低压抽出式开关柜适用于厂矿及建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成供配电自动控制系统。
2、执行标准:
本产品符合符合GB7251.1-1997《低压成套开关设备和控制设备 部分：型式试验和部分型式试验成套设备》（idt IEC 439-1:-1992）的要求。
3、结构特点：
⒈骨架型材采用敷铝锌板加工的压筋C型柱和C型梁。C型柱和C型梁加筋 后一方面使其机械强度提高了1/2以上，另一方面提高了连屏后的防护等级；
⒉角位连接器的使用使柜架的安装简单方便且有效地断开了柜架的磁回路；
⒊柜架的功能单元采用模数化结构，配置及组合灵活方便；
⒋抽出式单元在门关闭的情况下可实现抽屉单元的分离位置和试验位置，且三种功能位置均保持柜体外壳防护等级不变。；
⒌主副触头具有显而易见的隔离间隙和触点位置；
⒍所有的抽屉单元都具有误操作防护；
⒎功能单元连接形式既可抽出式连接亦可固定连接；
⒏柱、梁、抽屉及单元隔板等关键零部件均采用敷铝锌板，敷铝锌板的采用可增强其防腐能力和机械强度；
⒐智能柜通讯系统采用标准的开放式的PROFIBUS现场总线，其与国产化的具有相同协议的器件均能方便地组成智能系统，从而实现主站通过总线对用户（从站）进行通讯，达到遥控、遥调、遥测及遥信的功能。
4、安全技术操作规程：
○.在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开。
○.有电流互感器和电压互感器的二次绕组应有***性的、可靠的保护接地。
○.在运行的电流互感器二次回路上工作时，应采取下列安全措施：⑴严禁将电流回路断开；⑵为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线，禁止使用导线缠绕；⑶禁止在电流互感器与短路端子之间的回路和导线上进行任何工作。
